VSR-210UC - 减压器

减压器

减压器

Product Features产品特点

单级式减压器
表面光洁度 15μin. Ra Max，表面光洁度 10μin. Ra Average (10μin. Ra Max / 7μin. Ra Max / 5μin. Ra Max 可选)
内部无死角
使用材质符合 ASTM A479 / A484 / A276 标准
膜片式弹簧
压力控制精准
硬密封结构
膜片硬密封结构
手轮控制压力，操作简单
膜片阀芯一体式设计
100%氦气泄漏检测

Parameter技术参数

进气压力 P12222222222
最大 3000 psig
出气压力 P2
30/60/100/150/250 psig
表面光洁度
15μin. Ra Max，10μin. Ra Average (10μin. Ra Max / 7μin. Ra Max / 5μin. Ra Max 可选)

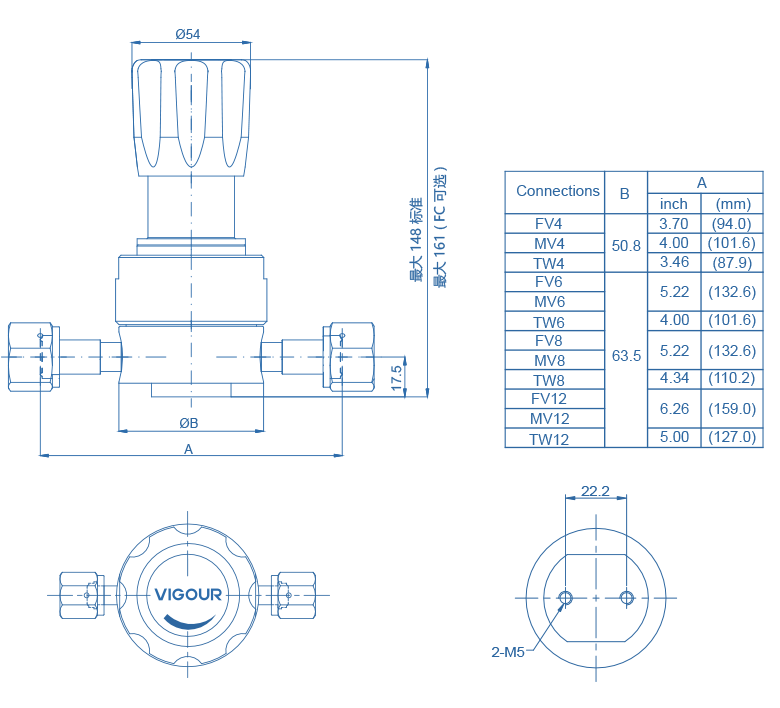

进/出气连接
1/4”3/8”1/2”3/4”VFS接头或焊接接管
上盖端口
1/8” NPT(F) (在选择面板安装时，上盖端口不是螺纹连接的)
适用温度
-40oF to +160oF (-40oC to +71oC)
外部泄漏率
<1x10-9 mbar I/s He
内部泄漏率
<1x10-8 mbar I/s He
流量参数
Cv=0.65, Cv=1.1 (HF选项)
供压效应
Cv=0.65 进气压力每下降100 psig 出气压力上升3.5 psig； HF选项时，进气压力每下降100 psig 出气压力上升4.2 psig (FC 可选)

Material Quality材质

母体
详见订购参数
阀座
PCTFE (Vespel® 可选)
膜片
Hastelloy® C276
