减压器

UHP

UHP

当前位置

VSR-510UC - 减压器

减压器

减压器

Product Features产品特点

单级式减压器
表面光洁度 15μin. Ra Max，表面光洁度 10μin. Ra Average (10μin. Ra Max / 7μin. Ra Max / 5μin. Ra Max 可选)
内部体积小，吹扫时间短
使用材质符合 ASTM A479 / A484 / A276 标准
压力表与本体直接连接
流量: 30 slpm (标准), 120 slpm (可选)
压力控制精确
硬密封结构
100%氦气泄漏检测
膜片阀芯一体式设计

Parameter技术参数

进气压力 P1
最大 3500 psig
出气压力 P2
10/30/60/100/150 psig
表面光洁度
15μin. Ra Max，10μin. Ra Average (10μin. Ra Max / 7μin. Ra Max / 5μin. Ra Max 可选)

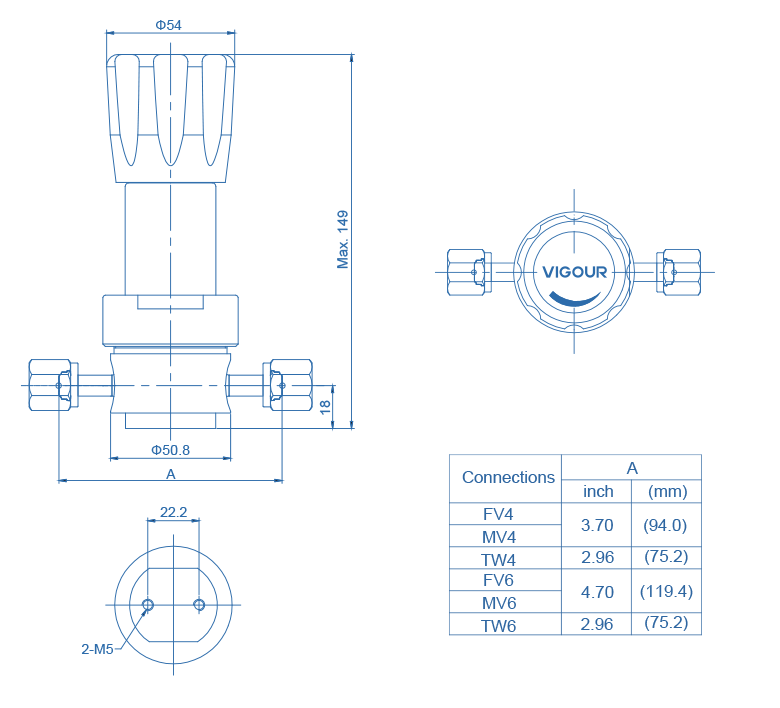

进/出气连接
1/4” / 3/8” VFS接头或焊接接管
阀盖端口
1/8” NPT (在面板安装选项上，阀盖端口没有螺纹)
温度适用
-40oF to +160oF (-40oC to +71oC)
外部泄漏率
<1x10-9 mbar I/s He
内部泄漏率
<1x10-8 mbar I/s He
流量参数
Cv=0.09 (Cv=0.15 可选)
供压效应
Cv=0.09 进气压力每下降100 psig 出气压力上升0.35 psig； Cv=0.15 进气压力每下降100 psig 出气压力上升0.5 psig

Material Quality材质

母体
详见订购参数
阀座
PCTFE (Vespel® 可选)
膜片
Hastelloy® C276
